ትናንሽ ማጠቢያዎች, ትልቅ እውቀት

የሻማው ውጫዊ ማተሚያ ጋኬት በሻማው ላይ ብቸኛው ተንቀሳቃሽ አካል ነው ፣ እና እሱ ደግሞ "ድልድይ" ነው።ይህም ሻማውን እና ሞተሩን በማገናኘት ላይ.

ውሰድየተለመደው M18 gasket እንደ ምሳሌ: የ gasket የተለያዩ ግዛቶች የተለያዩ የስራ አካባቢዎችን ሊያንጸባርቁ ይችላሉ; እነዚህ አጠቃቀሙን ለመገመት ሊያገለግሉ ይችላሉ; እነዚህ የተለያዩ ግዛቶች የሚያጠቃልሉት፡ ቀለም፣ መበላሸት፣ ሙሉነት፣ ምልክቶችን መጠቀም፣ ወዘተ.

Color: የማጠቢያው የመጀመሪያ ቀለም በ galvanized ነው

Iኒቲያል ሁኔታ (የፊት እና የኋላ)

 ከመደበኛ አጠቃቀም በኋላ ቀለም

Aከተጠቀሙ በኋላ ግልጽ የሆኑ የመጫኛ እና የአጠቃቀም ምልክቶች በማሸጊያው ላይ ሊታዩ ይችላሉ። የውጪው ክፍል (የትክክለኛው ጋኬት) የሻማ መቀመጫውን አይነካውም, ስለዚህ ሽፋኑ በግጭት አይጎዳውም. ጥቁር ውስጠኛው ቀለበት ከተሰቀለው መቀመጫ ጋር በጥብቅ የሚገጣጠም የመገናኛ ቦታ ነው.

Tወደ ላይ የሚያይ አራት ነጥብ ያለው ወለል ከኤንጂን ሲሊንደር ጭንቅላት ጋር የሚስማማው ወለል ነው። የውስጠኛው ቀለበት (አራት ነጥቦችን ጨምሮ) ጥቁር ሲሆን ውጫዊው ቀለበት ደግሞ የመሸፈኛ ቀለም ነው. ይህ የሆነበት ምክንያት ውጫዊው ቀለበት ከሲሊንደሩ የጭስ ማውጫ መቀመጫ ጋር በጥብቅ ስለሚገጣጠም እና ለሲሊንደሩ አከባቢ የማይጋለጥ በመሆኑ ውስጣዊው ጥቁር ቀለበቱ በክር በተሰየመው ጎን በሲሊንደሩ ውስጥ ይገለጣል ። ጥቁር ማያያዝ የካርቦን ክምችቶች ናቸው.

Tከላይ ያለው ሥዕል በኦክሳይድ ምክንያት ቀለም የተቀየረ ጋኬት ያሳያል። በትክክለኛው ስእል ላይ ያለው ነጭ እገዳ ሙሉ በሙሉ ያልተለቀቀው የሽፋኑ ቅሪት ነው. በሁለቱም የ gasket ጎኖች ላይ ያሉት የመጨረሻ ፊቶች የኦክሳይድ ዲግሪ ተመሳሳይ ነው። ይህ ሁኔታ በአጠቃቀሙ ወቅት ከዚህ ጋኬት ውስጥ ጋዝ መውጣቱን ያሳያል። ከሲሊንደሩ የሚወጣው ከፍተኛ ሙቀት ያለው ጋዝ ማሸጊያው ቀለሙን እንዲቀይር አድርጓል.

Deformation: ከተጫነ በኋላ የጋዝ ውፍረት

ሻማው በተጠቀሰው torque ላይ ከተጫነ በኋላ የጋዝ ውፍረት በተወሰነ ክልል ውስጥ መሆን አለበት ።

የ M18 ማጠቢያው የመጫኛ torque እሴት 50N.M ነው, እና ማጠቢያው ያለውን ቅርጽ ክልል ገደማ 1.45-1.65 ሚሜ (የመጀመሪያ ማጠቢያ ውፍረት 2.0 ሚሜ) ገደማ ነው.

የመነሻ ውፍረት ሁኔታ

ከተጫነ በኋላ መደበኛ ሁኔታ

It ከተቀየረ በኋላ በመሃሉ ላይ ያለው ክፍተት በተተገበረው ኃይል በመጨመቁ ምክንያት ይጠፋል.

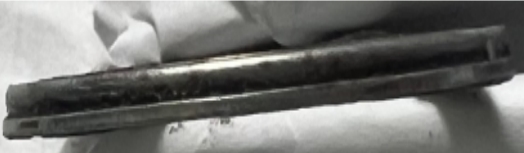

ምሳሌ፡- ከላይ ካለው ሥዕል መረዳት የሚቻለው በመካከል ያለው ክፍተት አሁንም እንዳለ ነው (ውፍረቱን ለማረጋገጥ መለካት ይቻላል)። ስለዚህ, በዚህ ጉዳይ ላይ የጋዝ መፍሰስ ዋናው ምክንያት በትክክል አለመጫኑ ነው;

Iትክክለኛነት: በ gasket ገጽታ ላይ ለውጦች

በዋነኛነት የሚያመለክተው የ 4 ቱን "ጥፍሮች" ትክክለኛነት ነው, በተለይም ማሸጊያው ካልተወገደ, የ 4 "ጥፍሮች" ሁኔታን ይመልከቱ.

1.በቃ"አጨበጨበ"ተሰብሯል;

2."ጥፍሩ" ወደላይ ወይም ወደ ታች በከፍተኛ ሁኔታ የታጠፈ እንደሆነ;

ከላይ የተጠቀሰው ሁኔታ ካለ, ይህ ማለት በመትከል ሂደት ውስጥ "ጥፍሩ" በክሩ ላይ ተጣብቆ ነበር, እና በጡንቻ መጫኛ ስር, "ጥፍሩ" ተበላሽቶ አጣቢው "ወደ ቦታው እንዲመለስ" አስገድዶታል. በዚህ ሁኔታ, ከተጫነ በኋላ, የእቃ ማጠቢያው አቀማመጥ እና የሻማው አካል ማጎሪያው ይስተካከላል (በተመሳሳይ ጊዜ የመጫኛ ምልክቶችን ያረጋግጡ). ከደካማው ነጥብ ላይ መፍሰስ የመከሰቱ ዕድል የተወሰነ ነው.

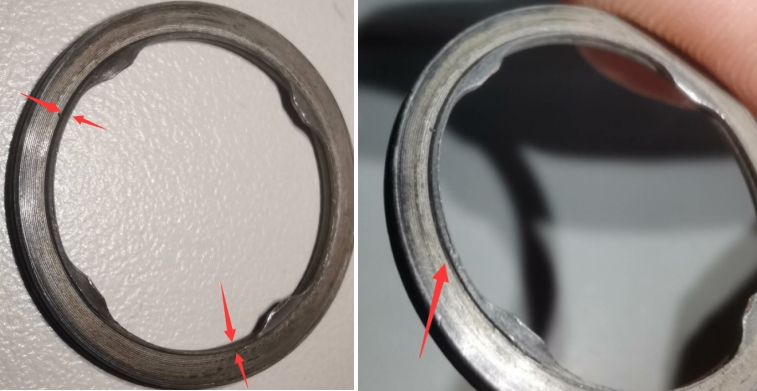

ምልክቶችን ተጠቀም፡ ከተጫነ በኋላ በሻማው እና በሲሊንደሩ ራስ ማሽከርከር የሚቀረው የመግቢያ እና የግጭት ምልክቶች።

Tበመጫኛ ቦታ ላይ "ደረጃ" ምልክቶች በሥዕሉ ላይ በግልጽ ይታያል. ይህ የተለመደ ምልክት ነው. ከዚህ የእርምጃ ምልክት በመነሳት መጫኑ በጣም የላላ መሆኑን፣ በሚጫኑበት እና በሚጠቀሙበት ጊዜ ምንም አይነት ልዩነት መኖሩ፣ እና የአክንትሪዝም ደረጃ፣ ወዘተ..
